高壓鋼絲編織膠管
鋼絲編織膠管主要用于飛機燃油,礦井液壓支架,油田開采,工程機械設備的液壓系統中,用來輸送高溫、高壓的煤油、機油，紅油（易燃易爆介質），實現壓務傳遞。
產品結構：主要由耐液體的合成橡膠內膠層、中膠層、Ⅰ、Ⅱ、Ⅲ層鋼絲編織層、耐天候的合成橡膠外膠層組成，內膠層具有使輸送介質承受壓力，保護鋼絲不受侵蝕的作用，外膠層保護鋼絲不受損傷，鋼絲層是骨架材料，起增強作用。
產品用途：高壓鋼絲增強液壓膠管主要用于礦井液壓支架、油田開發，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）及水基液體（如乳化液、油水乳濁液、水）等和液體傳動。
注：本企業編織膠管標準參照GB/T3683-1992和ISO/DIS1436-1985，DIN20022及SAE100RIAT標準。
工作溫度：油類-40℃～100℃，空氣-30℃～50℃，水乳液+80℃以下，超出請選用本廠專用產品。
產品規格范圍：DN5mm～DN102mm。
產品名稱：煤礦液壓支架專用鋼絲編織膠管

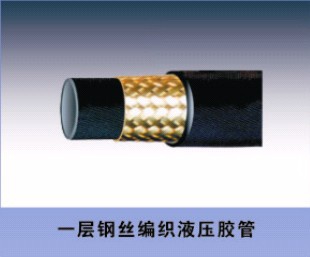

產品結構：膠管由內膠層、中膠層、一層鋼絲編織和外膠層組成
產品用途：適于輸送液壓流體如醇、液壓油、燃油、潤滑油、水、乳化液、烴等，以實現流體高壓輸送或液壓動力傳遞。
工作溫度：-40℃—+100℃
| 膠管規格 | 內徑 (mm) | 鋼絲層外徑 (mm) | 膠管外徑 (mm) | 工作壓力 (Mpa) | 檢測壓力 (Mpa) | 爆破壓力 (Mpa) | 至小彎曲 半徑 (mm) | 參考重量 kg/m | ||||||
| 內壓-層數-壓力 | min | max | min | max | min | max | Mpa | Psi | Mpa | Psi | Mpa | Psi | ||
| 5-1-34 | 4.5 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 34.0 | 4927 | 42.0 | 6086 | 84.0 | 12172 | 90 | 0.25 |
| 6.3-1-32 | 6.1 | 6.9 | 10.9 | 12.1 | 15.2 | 17.0 | 32.0 | 4637 | 40.0 | 5796 | 80.0 | 11592 | 100 | 0.34 |
| 8-1-28 | 7.7 | 8.5 | 13.1 | 14.3 | 17.2 | 19.0 | 28.0 | 4057 | 35.0 | 5072 | 70.0 | 10143 | 115 | 0.41 |
| 10-1-26 | 9.3 | 10.1 | 15.1 | 16.3 | 19.2 | 21.0 | 26.0 | 3767 | 32.0 | 4637 | 64.0 | 9274 | 130 | 0.47 |
| 12.5-1-22 | 12.3 | 13.5 | 18.9 | 20.5 | 23.0 | 25.2 | 22.0 | 3188 | 28.0 | 4057 | 56.0 | 8114 | 180 | 0.67 |
| 16-1-16.8 | 15.4 | 16.7 | 21.9 | 23.5 | 26.0 | 28.2 | 16.8 | 2434 | 21.0 | 3043 | 42.0 | 6086 | 205 | 0.71 |
| 19-1-14.4 | 18.6 | 19.8 | 24.9 | 26.5 | 29.0 | 31.2 | 14.4 | 2087 | 18.0 | 2608 | 36.0 | 5216 | 240 | 0.84 |
| 22-1-12.8 | 21.8 | 23 | 27.5 | 29.5 | 32.0 | 34.2 | 12.8 | 1855 | 16.0 | 2318 | 32.0 | 4637 | 280 | 0.95 |
| 25-1-11.2 | 25.0 | 26.4 | 31.4 | 33.0 | 36.0 | 38.2 | 11.2 | 1623 | 14.0 | 2029 | 28.0 | 4057 | 300 | 1.09 |
| 32-1-7.2 | 31.3 | 33 | 38.4 | 40.0 | 42.8 | 45.5 | 7.2 | 1043 | 9.0 | 1304 | 18.0 | 2608 | 420 | 1.38 |
| 38-1-6 | 37.7 | 39.3 | 44.4 | 46.0 | 48.8 | 51.5 | 6.0 | 869 | 7.5 | 1087 | 15.0 | 2174 | 500 | 1.80 |
| 51-1-4 | 50.4 | 52.0 | 57.9 | 59.0 | 61.8 | 64.5 | 4.0 | 580 | 6.0 | 869 | 12.0 | 1739 | 630 | 2.80 |
